圆网造纸机上网笼的作用与分类

     网笼是圆网造纸机中纸幅在其上成形的主要部件。要求 :滤水均匀，转动时不在网槽中产生过大的搅动。网笼应具有足够的刚度和准确的几何尺寸，应该水平安装。

    圆网笼按结构分为：普通、片式、抽气、真空网笼；按材质分为：普通、全铜、不锈钢网笼。

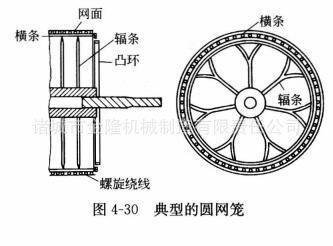

图4-30是一种典型的网笼结构的示意图

不锈钢圆网网笼

       在铸铁转轴上装有称为辐条的黄铜支撑筋装置，辐条间距为100-150mm。辐条支撑着中心轮圈，其周边刻有槽沟，槽沟内装置长度和网笼长相同的横条。横条直径约1cm，中心距约4cm，与中心轴平行。横条用钢或黄铜制成，其断面可以是圆形或长方形。最外两侧的轮圈上铸有凸出的轮环，用以和网槽相应的部位形成密封，使网笼的内外隔离。在横条上按螺旋线铣出锯齿形小槽，以一根连续的直径为3mm左右的金属线螺旋形地缠绕在圆网笼上，便形成笼状的网笼架。相邻金属线的间隙约1cm。最后，在铜线上先蒙上一层较粗的黄铜或不锈钢里网，再蒙上一层造纸用的较细的面网。里网和面网都是有端的网，是用专用工具绷紧在网笼架上，用银焊或电焊对接起来的。最后的总装必须十分圆整，并与中心轴同心，其刚度要足以经得住伏辊的压力而不变形。标准网笼的直径范围约1-1.5m，常用规格是1.2m。   网笼轴承装置在网槽外。网笼的两端与网槽的边箱相通。浆料上网后，通过铜网滤入网笼的白水，从网笼两端进入边箱，再被白水泵抽出循环使用。此外，有些造纸厂使用优质木材(耐浸泡、少变形者)制成的网笼骨架。也有些网笼结构取消了辐条支撑，是一个完全中空的网笼。网笼的里网一般用8-16目，主要是用来分散伏辊的压力，保持面网平整。面网比较致密，用来过滤纤维形成纸幅，一般为40-100目。网目的选用主要决定于所生产纸张的品种，生产一般文化用纸最常用的网目是65目。

   绕片式不锈钢网笼

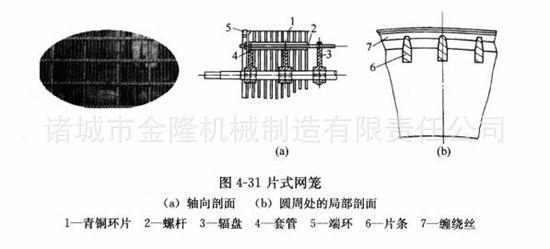

     图4-31所示是片式网笼的一种结构形式

    片式网笼是将普通网笼的外圆盘绕φ3mm截面铜线改为矩形截面不锈钢板。
    其主要特点是：增加滤水面积和速度、提高产量；改善成纸质量，包括匀度、定量、纵横拉力比，降低铜网、毛毯等消耗和维修费用；加强装备的整体性和防腐性能，强度高，刚性好，经久耐用。片式网笼已开发生产的有穿片、绕片和斜片式三种片网。
